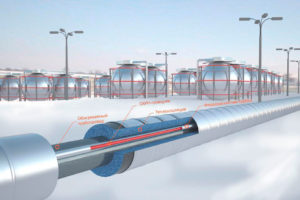

СКИН-система обогрева трубопроводов

Безопасная и надежная система обогрева трубопроводов любой длины при надземной, подземной, подводной прокладке, в том числе во взрывоопасных зонах.

• Единственный способ обогрева трубопроводов длиной до 30 км без сопроводительной сети;
• Самый эффективный способ обогрева любых магистральных трубопроводов неограниченной длины
• Мощность обогрева до 120 Вт/м
• Отсутствие потенциала на наружной поверхности тепловыделяющего элемента. Тепловыделяющий элемент заземляется, и не требуeт электрической изоляции
• Рабочие температуры до 200° С
• Высокая прочность и надежность, присущие конструкции системы

Назначение СКИН-системы обогрева трубопроводов

Система электрического обогрева ИРСН или «СКИН-СИСТЕМА» предназначена для поддержания температуры продукта, защиты от замерзания и стартового разогрева магистральных трубопроводов большой длины.

СКИН-СИСТЕМА — единственная система, позволяющая обогревать плечо трубопровода длиной до 30 км с подачей питания с одного конца (без сопроводительной сети) и самое эффективное и экономичное решение для обогрева магистральных трубопроводов неограниченной длины с сопроводительной питающей сетью.

Принцип действия

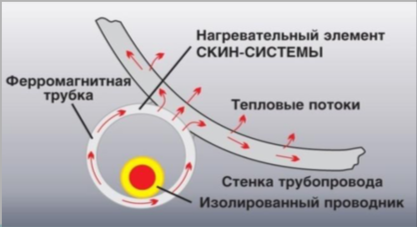

Нагревательный элемент системы состоит из ферромагнитной стальной трубы наружным диаметром 20–60 мм и толщиной стенки не менее 3,0 мм и проложенного в ней изолированного проводника из меди или алюминия сечением 10–50 мм². Проводник в конце плеча обогрева электрически соединяется с трубой, а в начале плеча между трубой и проводником подается переменное напряжение, величина которого рассчитывается исходя из необходимого тепловыделения и длины участка обогрева. Токи проводника и трубы направлены встречно, и в системе имеют место поверхностный эффект и эффект близости.

В результате ток в трубе протекает по внутреннему слою вблизи внутренней поверхности трубы, а напряжение на трубе отсутствует. Проводник выполняется немагнитным (медь, алюминий), заметного поверхностного эффекта в нем не возникает, а переменный ток течет по всему сечению проводника. Основным тепловыделяющим элементов ИРСН является труба, на нее приходится до 80 % мощности системы.

Преимущества

1. Большая длина обогреваемого участка трубопровода. Малое сопротивление системы на метр длины наряду с высоким напряжением питания позволяет питать от одного источника плечи обогрева длиной до 30 км.

2. Запитка с одного конца. По своей природе конструкция СКИН-СИСТЕМЫ предназначена для подачи питания с одного конца обогреваемого участка.

3. Электробезопасность. Наружная поверхность нагревательного элемента заземлена и имеет нулевой потенциал относительно земли.

4. Хороший тепловой контакт. Металлический нагревательный элемент непосредственно приваривается к трубопроводу или прикрепляется к нему специальными крепежными элементами. Для улучшения теплового контакта используется теплопроводящая паста.

5. Простота монтажа. Тепловыделяющие элементы не имеют наружной электрической изоляции, которую можно повредить при монтаже.

6. Надежность. Стальная труба обеспечивает механическую прочность и защиту проводника от повреждений. Это особенно важно для трубопроводов, проложенных под землей или под водой.

В зависимости от требуемой мощности обогрева и длины трубопровода на транспортную трубу могут быть установлены один, два или три нагревательных элемента.
