НИЗКОТЕМПЕРАТУРНЫЙ САМОРЕГУЛИРУЮЩИЙСЯ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ TSA

Технические характеристики

Мощность тепловыделения при 10 °C	18, 26, 31 Вт/м
Макс. Рабочая температура	+65 °С
Макс. Допустимая температура без нагрузки	+85 °С
Мин. температура монтажа	-40 °С
Номинальный размер TSA-18P, TSA-26P	12.0 х 6.0 мм
Номинальный размер TSA-31P	12.0 х 6.0 мм
Мин радиус изгиба	25 мм
Номинальное напряжение	220-240 В
Степень защиты	IP67
Температурный класс	Т6
Варианты исполнения оболочки	TSA..P: Оболочка из полиолефина (атмосферостойкое исполнение).
Варианты исполнения оболочки	TSA..F: Оболочка из фторполимера (для коррозийных химических сред).

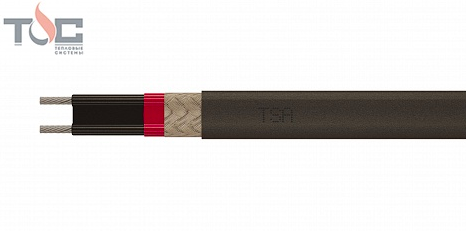

Конструкция кабеля

1 – Медные луженые жилы сечением 1.21 мм 2
2 – Полупроводящая саморегулирующаяся матрица
3 – Изоляция из полиолефина
4 – Оплетка из медных луженых проволок
5 – Оболочка (в зависимости от исполнения)

Применение

• Защита от замерзания труб и емкостей, запорной арматуры
• Поддержание температуры продукта в трубах, бочках и резервуарах в безопасной зоне
• Обогрев и защита от замерзания всех элементов кровли и водосточных систем в зимний период (антиобледенительные системы)

Максимальная длина секций при использовании автоматического выключателя типа С

Тип	Tемпература включения, °C	230 В
		16A	20А	32А
TSA…-18F(P)	10   0   -20	132   126   100	152   132   121	152   141   130
TSA…-26F(P)	10   0   -20	104   89   67	112   104   83	128   119   106
TSA…-31F(P)	10   0   -20	82   73   52	91   83   63	108   98   88

Приведенные показатели предназначены только для предварительной оценки длины цепей обогрева. Для точного расчета обращайтесь к нашим менеджерам.

ООО “Тепловые системы” производит полный набор компонентов для подключения питания, сращивания и оконцевания нагревательного кабеля.

Технологии

Основной элемент саморегулирующихся кабелей TSA – греющая проводящая матрица. В основе ее производства положен метод экструзии и последовательного равномерного охлаждения. Благодаря этой технологии саморегулирующаяся матрица приобретает одинаковое сопротивление и одинаковую мощность по всей длине.

В результате последующей обработки радиационным сшиванием cаморегулирующаяся матрица приобретает термическую стабильность и повышенную устойчивость к циклическим нагрузкам, что позволяет кабелю сохранять свою греющую мощность в течение всего срока службы.

Особенности

• Автоматически регулирует тепловыделение при изменении температуры среды
• Двухкратно увеличивает тепловую мощность во льду и талой воде
• Может быть отрезан на месте нужной длины
• Не перегревается и не перегорает при самопересечении
• Устойчив к воздействию атмосферных осадков, ультрафиолетовому излучению, перепадам температур
• Устойчив к воздействию химических агрессивных сред (с оболочкой из фторполимера)
• Обладает высокими эксплуатационными характеристиками

Сертификат соответствия требованиям технического регламента таможенного союза
№ TC RU C-RU.A301.B.03688
